产品展示

  • LWCQ系列插入式涡轮流量计

  •

  • 插入式涡轮流量计LWCQ-200/LWCQ-300/LWCQ-400/LWCQ-150/LWCQ-250/LWCQ-500插入式涡轮流量传感器与流量积算仪组成的流量计,流量积算仪同时显示的是瞬时值和累计值,插入式流量计配上流量结算仪可以设定管道的流速和定量,当管道流速值和定量值与设定值一致时计算仪的继电器通断或可瞬间恢复式通断(时间可设定)。广泛用于自来水、石油、化工、冶金、电站、纺织、造纸和排水等工业部门中大中口径管道的液体介质的计量。
  •

  • 联系人:陈先生  010-84044701 010-64061997
  •

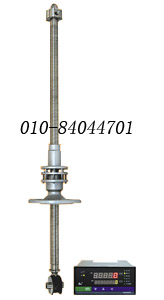

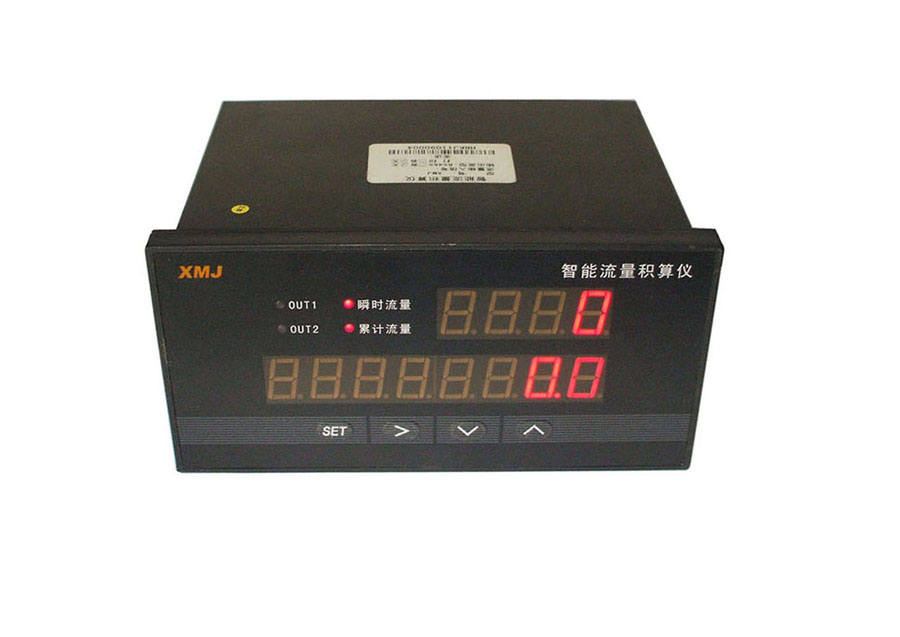

                      插入式涡轮流量计                                       流量计积算仪
    参数表:


    型   号
    公称通径
    DN(mm)
    流量范围
    m3/h
    插入杆长
    L(mm)
    插入深度
    h(mm)


    LWCQ≤400

    100
    10~150


    906





    0.5DN-20mm
    150
    40~200
    200
    68~300
    300
    150~650
    400
    300~100

    LWCQ≤800
    500
    450~1800

    1106
    600
    670~2500
    800
    1200~7000
    LWCQ—1000
    1000
    1800-7000

    1306
    LWCQ>1000
    >1000
    协议
    协议


    特点

    1.传感器的结构简单,便于使用和维修,且购置、安装、维修费用底。
    2.抗电磁干扰和抗震能力强。
    3.更换涡轮头,传感器不用重新标定。
    4.流量范围宽,下限流速底。
    5.传感器可在水平、垂直、倾斜的管道使用,可露天安装,也可以长期淹没在水中使用。
    6.配用球阀可实现不断流安装和拆卸。
    7.切向传感器适用于含少量杂物的介质。
    8.几乎无压力损失、节省电耗。

    主要技术参数
      精度等级:2.5级。
      公称压力:1.0Mpa
      介质温度:-20~120℃
      环境温度:-20~70℃
      传感器至显示仪的距离:1000米以上
      直管道长度:上游段直管道长度≥20DN
                      下游段直管道长度≥7DN
